电解电容外观检测机

2025/1/21

行业背景

电解电容广泛应用于家用电器、工业控制和各种电子产品中，外观检测是保证电解电容合格出厂的重要环节，例如：反极、未套管、套管包边不良、漏液、脏污、字符不清、防爆槽状态、顶部是否鼓包、焊点不良等。人工检测容易漏检、速度慢，疲劳后更容易出现质量问题。讯特电解电容外观检测机方案来了。

工艺流程
1、电解电容通过振动盘上料进入传送带，传送带上通过传感器触发PLC中断或伺服探针记录位置（1分钟350个左右）计算拍照位和剔除位进行位置堆栈；
2、位置出栈，将堆栈数据分别给到8个工位（16个相机）当产品位置到达相机拍照位置时触发拍照记录ID；

3、上位机把8个工位产品ID和状态（良品、轻微不良、严重不良、无产品）通过网口发送到PLC，PLC进行匹配堆栈，到剔除位时产品状态进行出栈。

控制方案

电解电容外观检测机通过CCD工业相机采集图像，上位机进行处理判定，将结果发送到PLC，PLC经过记录位置、整合数据、匹配结果、处理结果后筛选出合格产品。其优势成本低、速度快、更精准，不会随时间延长出现质量问题的概率增大。

方案优势
1、总线轴无需配置XML，写程序更快捷；
2、传送带6个轴完全同步，使用讯特的总线轴复制指令将6个总线轴看作1个轴，程序编写更简单；

3、ID和结果处理、数据堆栈和循环计算部分使用C函数处理程序编写量更少，程序运行更高效；

明星产品

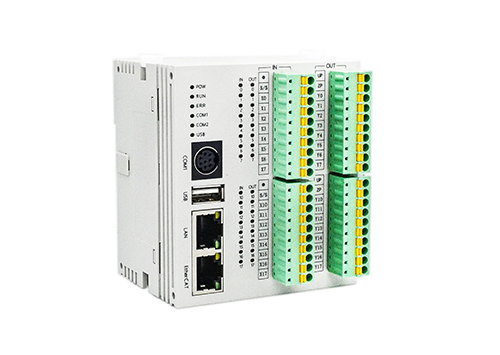

电解电容检测机配置TJT5总线系列PLC

1、通讯丰富
USB、RS232、RS485、以太网
2、兼容性高
相同程序可控制脉冲伺服和总线伺服，一个PLC可同时驱动脉冲伺服和总线伺服
3、快速入门
无需导入XML文件，总线即插即连
