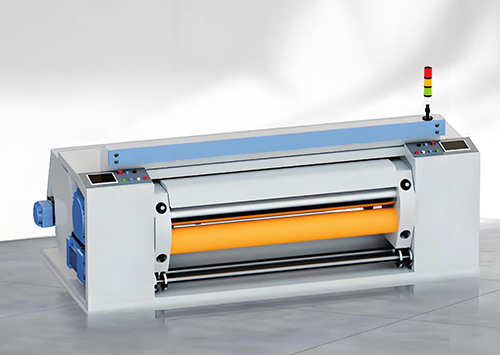

金属丝网编织机系统解决方案
2025/2/11
稳定的张力控制，操作灵活便捷
金属丝网是一种重要的工业材料，在建筑、航空、汽车、医疗等领域有着广泛的应用。随着科技的不断发展和产品应用的创新，近年来金属丝网在新能源、智能家居、机器人等领域的应用逐渐增多，为行业带来新的发展机遇。
金属丝网是一种重要的工业材料，在建筑、航空、汽车、医疗等领域有着广泛的应用。随着科技的不断发展和产品应用的创新，近年来金属丝网在新能源、智能家居、机器人等领域的应用逐渐增多，为行业带来新的发展机遇。
目前，金属丝网市场规模已经超过了400亿美元，并将在此后几年仍保持稳健增长，金属丝网编织机行业将不断向智能化、精细化、高端化和信息化的方向发展。
选用TPH系列ETHERCAT总线型PLC，右扩展选用专用张力测量模块，搭配TTB系列触摸屏。
由PLC作为主控，通过编码器反馈主轴位置，实时计算主轴当前角度。
由系统控制点动与启停，各轴按设定角度执行电子凸轮。
断经检测或探纬检测有断丝信号时，系统在当圈内停车。
张力测量模块实时测量经线张力，通过PID进行反馈调节送经量，维持张力稳定。
送经与卷网伺服选用磁编电机，剑带伺服追求响应，选用光编电机。
1、操作灵活
任意主轴位置可执行复位、寻纬操作，大部分报警停机后处理完可以直接开快车；
2、实时张力检测
通过张力模块实时检测张力，可选打开PID控制算法调节张力稳定性；
3、纬密实时修改
生产中纬密可实时修改，可根据设定纬密与实际纬密的倍率人为修正纬密百分比，有开机纬密补偿功能；
4、位置监控
主轴编码器位置和剑带位置都有监控，编码器信号异常或剑带凸轮位置偏差时及时停机。
金属丝网是一种重要的工业材料，在建筑、航空、汽车、医疗等领域有着广泛的应用。随着科技的不断发展和产品应用的创新，近年来金属丝网在新能源、智能家居、机器人等领域的应用逐渐增多，为行业带来新的发展机遇。
金属丝网是一种重要的工业材料，在建筑、航空、汽车、医疗等领域有着广泛的应用。随着科技的不断发展和产品应用的创新，近年来金属丝网在新能源、智能家居、机器人等领域的应用逐渐增多，为行业带来新的发展机遇。
目前，金属丝网市场规模已经超过了400亿美元，并将在此后几年仍保持稳健增长，金属丝网编织机行业将不断向智能化、精细化、高端化和信息化的方向发展。
选用TPH系列ETHERCAT总线型PLC，右扩展选用专用张力测量模块，搭配TTB系列触摸屏。
由PLC作为主控，通过编码器反馈主轴位置，实时计算主轴当前角度。
由系统控制点动与启停，各轴按设定角度执行电子凸轮。
断经检测或探纬检测有断丝信号时，系统在当圈内停车。
张力测量模块实时测量经线张力，通过PID进行反馈调节送经量，维持张力稳定。
送经与卷网伺服选用磁编电机，剑带伺服追求响应，选用光编电机。
1、操作灵活
任意主轴位置可执行复位、寻纬操作，大部分报警停机后处理完可以直接开快车；
2、实时张力检测
通过张力模块实时检测张力，可选打开PID控制算法调节张力稳定性；
3、纬密实时修改
生产中纬密可实时修改，可根据设定纬密与实际纬密的倍率人为修正纬密百分比，有开机纬密补偿功能；
4、位置监控
主轴编码器位置和剑带位置都有监控，编码器信号异常或剑带凸轮位置偏差时及时停机。
