软抽纸中包机系统解决方案
2025/2/11
高稳定性、产能提升、柔性增强

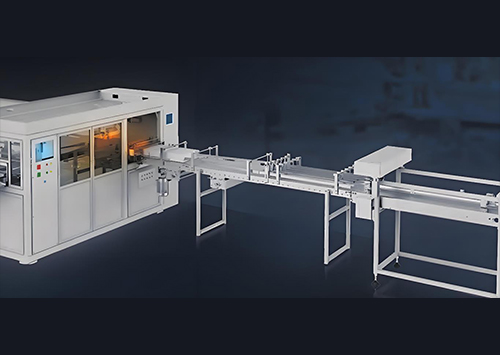

中包机用于将单包抽纸进行二次包装，随着网购的兴起，中包机的需求进一步加大，讯特针对中包机市场，开发出EtherCAT总线型控制方案，具有稳定性高、产能提升、设备柔性增强等特点。
中包机由1分6理料、拨杆、取袋、送袋、开袋、撑袋以及左右推头组成，系统具有送袋失败检测、撑袋失败检测等保护功能。
带6路理料功能，可任意启用1~6路通道，智能分配进料，保证后道连续生产。
双通道推头，推料与回零交替切换，显著提升设备整体生产效率。
撑袋失败、压料、抬头超时、取袋失败等一系列智能报警检测系统，可快速排查问题恢复生产。
系统采用多圈绝对值伺服，回零精准快速，避免故障回零产生机构干涉。且各轴点动具有干涉保护，杜绝机械撞击。
各轴电子凸轮曲线内部自动生成，可简易设置各轴动作快慢，以及启动时机，运行时可变更送袋长度、取袋位置、开袋高度、撑袋位置、推头位置等参数。
方案优势
1、总线控制，灵活可靠
采用TPH系列PLC，EtherCAT控制周期1毫秒，抗干扰强，控制周期快，接线简便。
2、系统回零快速柔和
使用TS7C系列多圈绝对值伺服驱动，系统回零更加智能、快速及柔和。
3、包装速度快
整体使用EtherCAT总线电子凸轮方案，各部件执行无缝衔接，8伺服控制，速度可达20~30包/分。
4、进袋柔和不破包
推头支持低速推料凸轮曲线，进袋过程柔和不破包。
中包机用于将单包抽纸进行二次包装，随着网购的兴起，中包机的需求进一步加大，讯特针对中包机市场，开发出EtherCAT总线型控制方案，具有稳定性高、产能提升、设备柔性增强等特点。
中包机由1分6理料、拨杆、取袋、送袋、开袋、撑袋以及左右推头组成，系统具有送袋失败检测、撑袋失败检测等保护功能。
带6路理料功能，可任意启用1~6路通道，智能分配进料，保证后道连续生产。
双通道推头，推料与回零交替切换，显著提升设备整体生产效率。
撑袋失败、压料、抬头超时、取袋失败等一系列智能报警检测系统，可快速排查问题恢复生产。
系统采用多圈绝对值伺服，回零精准快速，避免故障回零产生机构干涉。且各轴点动具有干涉保护，杜绝机械撞击。
各轴电子凸轮曲线内部自动生成，可简易设置各轴动作快慢，以及启动时机，运行时可变更送袋长度、取袋位置、开袋高度、撑袋位置、推头位置等参数。
具有单步调试功能，取袋、送袋、开袋、撑袋可单独动作，换规格后可快速测试执行位置是否正确，系统具有整机点动功能，调试阶段可避免机械撞击。
方案优势
1、总线控制，灵活可靠
采用TPH系列PLC，EtherCAT控制周期1毫秒，抗干扰强，控制周期快，接线简便。
2、系统回零快速柔和
使用TS7C系列多圈绝对值伺服驱动，系统回零更加智能、快速及柔和。
3、包装速度快
整体使用EtherCAT总线电子凸轮方案，各部件执行无缝衔接，8伺服控制，速度可达20~30包/分。
4、进袋柔和不破包
推头支持低速推料凸轮曲线，进袋过程柔和不破包。
