堆垛机系统解决方案
2025/2/10
柔性控制、效率提升、定位精准
讯特堆垛机设备采用柔性的速度控制方案，减少堆垛机速度变化时产生的冲击，大大缩短了堆垛机启停时的缓冲距离，提高了堆垛机的效率。

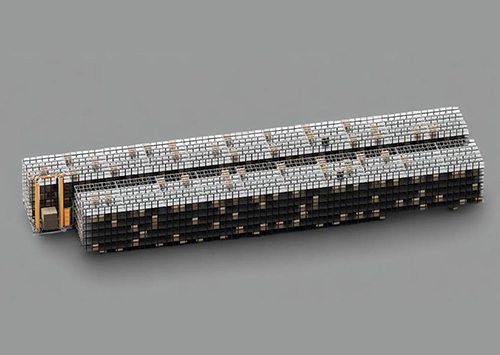

堆垛机是自动化立体仓库中最重要的元老级设备，同时也是整个系统的执行部件，负责全部货物的出入库，可实现三个自由度(X、Y、Z)的运动。其中X轴方向为堆垛机的水平运动:Y轴为垂直运动:Z轴为货叉伸缩运动。存货时堆垛机从出入库月台中取走货物并精准存放在库位上，取货时堆机将货物从库位中取出并放置到出入库月台，最后再由其他输送设备运送至其他场所。
采用TXLQ7系列控制器和变频系统或者伺服系统通过EtherCAT运动控制总线方式对行走/升降/和货叉的伸缩动作完成高柔性启停和高精度的工艺。
方案二
采用讯特高性能双闭环伺服系列，包括TS7C4和TDM6C，提升传统变频闭环控制的设备运动性能。
(1)行走轴和升降轴的激光测距传感器通过SSI接口或者EthernetIP通讯的方式，将位置信息及速度信息反馈到PLC控制器中，通过PID算法实现位置、速度双闭环控制；
(2)行走轴和升降轴的激光测距传感器通过同服驱动器的SSI接口反馈运行信息，在伺服驱动器内部形成速度、位置双闭环控制。
PLC控制器配合上位机(WMS或WCS)的作业指令输入、分配来实时反馈状态信息。
讯特堆垛机设备采用柔性的速度控制方案，减少堆垛机速度变化时产生的冲击，大大缩短了堆垛机启停时的缓冲距离，提高了堆垛机的效率。
方案优势
1、定位精度土1mm
内部PID算法对信息进行分析处理，形成位置、速度双闭环控制，纠正车轮打滑等引起的位置差，保证控制的稳定性，定位精度土1mm。
2、同步周期16轴/1ms
采用EtherCAT总线运行方案，总线控制同步周期16轴/1ms，通讯速率快，抗干扰能力强
3、柔性速度控制
采用柔性速度控制方案，保证设备在高速运行过程中更加平稳、减少机械冲击，大大提高了出入库的运行效率。
4、按需定制
根据客户工艺需求，定制操作界面和程序系统，提供系统升级/维护技术服务。
5、运动更丝滑
针对多轴项目，内置多轴力矩平衡算法，多轴同步闭环算法，降低机械结构要求，同时使运动曲线更加丝滑。采用更柔和的驱动方式，使水平起升同时到位，减少瞬时耗能。
讯特堆垛机设备采用柔性的速度控制方案，减少堆垛机速度变化时产生的冲击，大大缩短了堆垛机启停时的缓冲距离，提高了堆垛机的效率。
堆垛机是自动化立体仓库中最重要的元老级设备，同时也是整个系统的执行部件，负责全部货物的出入库，可实现三个自由度(X、Y、Z)的运动。其中X轴方向为堆垛机的水平运动:Y轴为垂直运动:Z轴为货叉伸缩运动。存货时堆垛机从出入库月台中取走货物并精准存放在库位上，取货时堆机将货物从库位中取出并放置到出入库月台，最后再由其他输送设备运送至其他场所。
控制方案
采用TXLQ7系列控制器和变频系统或者伺服系统通过EtherCAT运动控制总线方式对行走/升降/和货叉的伸缩动作完成高柔性启停和高精度的工艺。
方案二
采用讯特高性能双闭环伺服系列，包括TS7C4和TDM6C，提升传统变频闭环控制的设备运动性能。
(1)行走轴和升降轴的激光测距传感器通过SSI接口或者EthernetIP通讯的方式，将位置信息及速度信息反馈到PLC控制器中，通过PID算法实现位置、速度双闭环控制；
(2)行走轴和升降轴的激光测距传感器通过同服驱动器的SSI接口反馈运行信息，在伺服驱动器内部形成速度、位置双闭环控制。
PLC控制器配合上位机(WMS或WCS)的作业指令输入、分配来实时反馈状态信息。
讯特堆垛机设备采用柔性的速度控制方案，减少堆垛机速度变化时产生的冲击，大大缩短了堆垛机启停时的缓冲距离，提高了堆垛机的效率。
方案优势
1、定位精度土1mm
内部PID算法对信息进行分析处理，形成位置、速度双闭环控制，纠正车轮打滑等引起的位置差，保证控制的稳定性，定位精度土1mm。
2、同步周期16轴/1ms
采用EtherCAT总线运行方案，总线控制同步周期16轴/1ms，通讯速率快，抗干扰能力强
3、柔性速度控制
采用柔性速度控制方案，保证设备在高速运行过程中更加平稳、减少机械冲击，大大提高了出入库的运行效率。
4、按需定制
根据客户工艺需求，定制操作界面和程序系统，提供系统升级/维护技术服务。
5、运动更丝滑
针对多轴项目，内置多轴力矩平衡算法，多轴同步闭环算法，降低机械结构要求，同时使运动曲线更加丝滑。采用更柔和的驱动方式，使水平起升同时到位，减少瞬时耗能。
